قبل أن تُصب أي قاعدة أو يُبنى أي عمود، هناك خطوة حاسمة تحدد مصير دقة المبنى بأكمله: توقيع المحاور. والأداة الأساسية لهذه العملية هي الخنزيرة (أو الريجة) - ذلك الهيكل الخشبي المؤقت الذي يبدو بسيطاً لكنه يحمل على عاتقه مسؤولية هائلة.
💡 تنويه مهم
يخلط البعض بين الخنزيرة (الهيكل الخشبي لتوقيع المحاور) والخرسانة العادية P.C (طبقة النظافة تحت الأساسات). هذا المقال يتناول الخنزيرة كأداة مساحية، وليس الخرسانة.
📑 فهرس المحتوى
1. تعريف الخنزيرة والمسميات المحلية

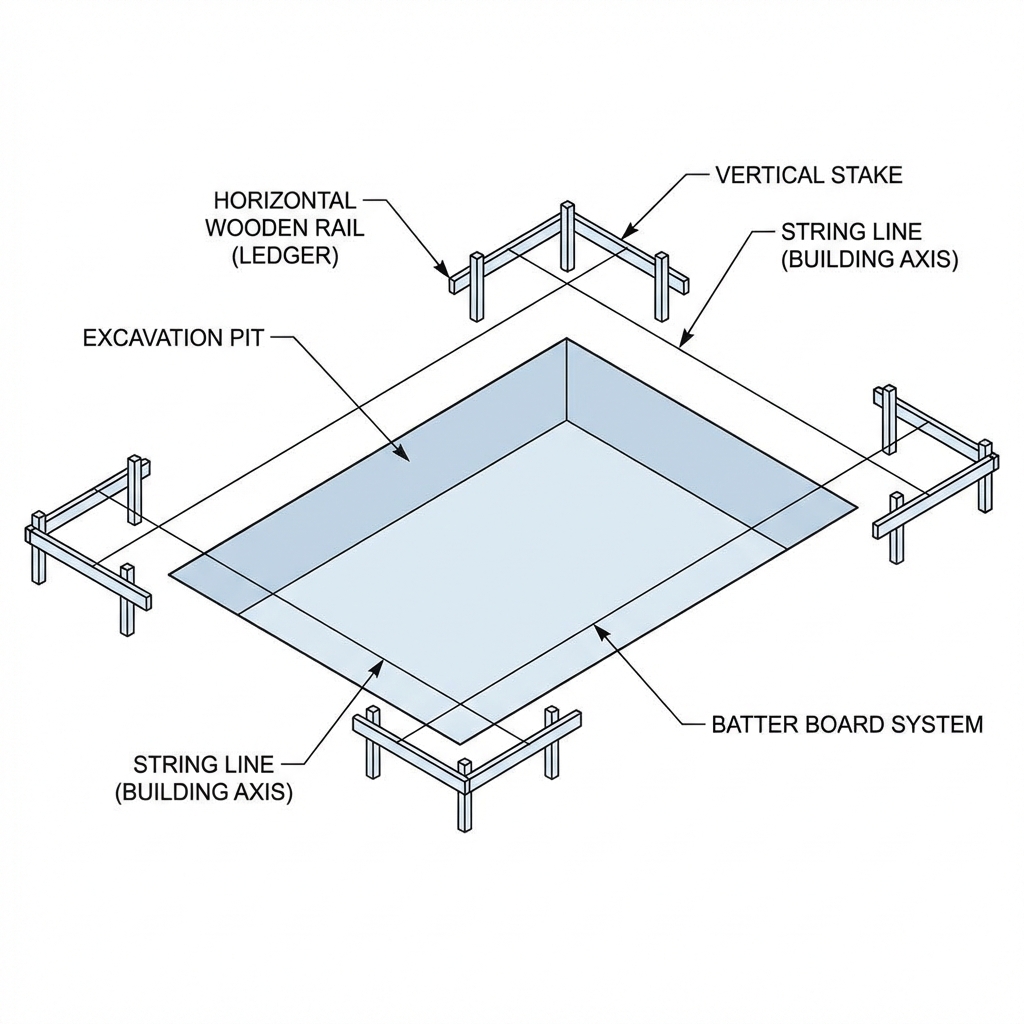

الخنزيرة هي هيكل خشبي مؤقت يُقام حول محيط المبنى أو في حدود القطعة بعد أعمال الحفر والتسوية. تُستخدم كقاعدة مادية لتوقيع محاور المبنى ونقل هذه المحاور إلى الأرض بدقة للتحكم في مواقع القواعد والأعمدة والجدران.
المسميات المحلية
- الخنزيرة: التسمية الأكثر شيوعاً في مصر
- الريجة: تسمية مرادفة في بعض المناطق
- التحليقة: تُستخدم في بعض الدول العربية
- الشبلونة: تسمية أقل شيوعاً
- Batter Board / Profile Board: المصطلح الإنجليزي
✅ نصيحة عملية
عند التواصل مع المقاول أو مشرف الموقع، تأكد من توحيد المصطلح المستخدم لتفادي أي لبس في الاستلام.
2. لماذا تُستخدم الخنزيرة؟
الوظيفة الأساسية للخنزيرة هي عمل "أد المبنى" (Layout) الذي يمكّن العمال والمهندسين من تنفيذ العناصر في مواضعها المرسومة بدقة. وتؤدي الخنزيرة عدة وظائف حيوية:
📍 توفير إطار مرجعي ثابت
تُعد الخنزيرة نظام إحداثيات محلي ودقيق على الموقع، يبقى ثابتاً طوال مرحلة التأسيس ويُستخدم لنقل المحاور من الرسومات إلى الواقع.
🛡️ حماية خطوط التوقيع
تحمي علامات المحاور أثناء أعمال الحفر والردم والبناء، حيث تكون مرفوعة بعيداً عن منطقة العمل.
📏 تسهيل القياس والضبط
توفر سطحاً مستوياً وثابتاً لشد الخيوط وأخذ القياسات ومراجعة المناسيب بسهولة.
💰 اقتصادية وعملية
وسيلة بسيطة وغير مكلفة مقارنة بأدوات المسح المتقدمة، خاصة في المواقع الصغيرة والمتوسطة.

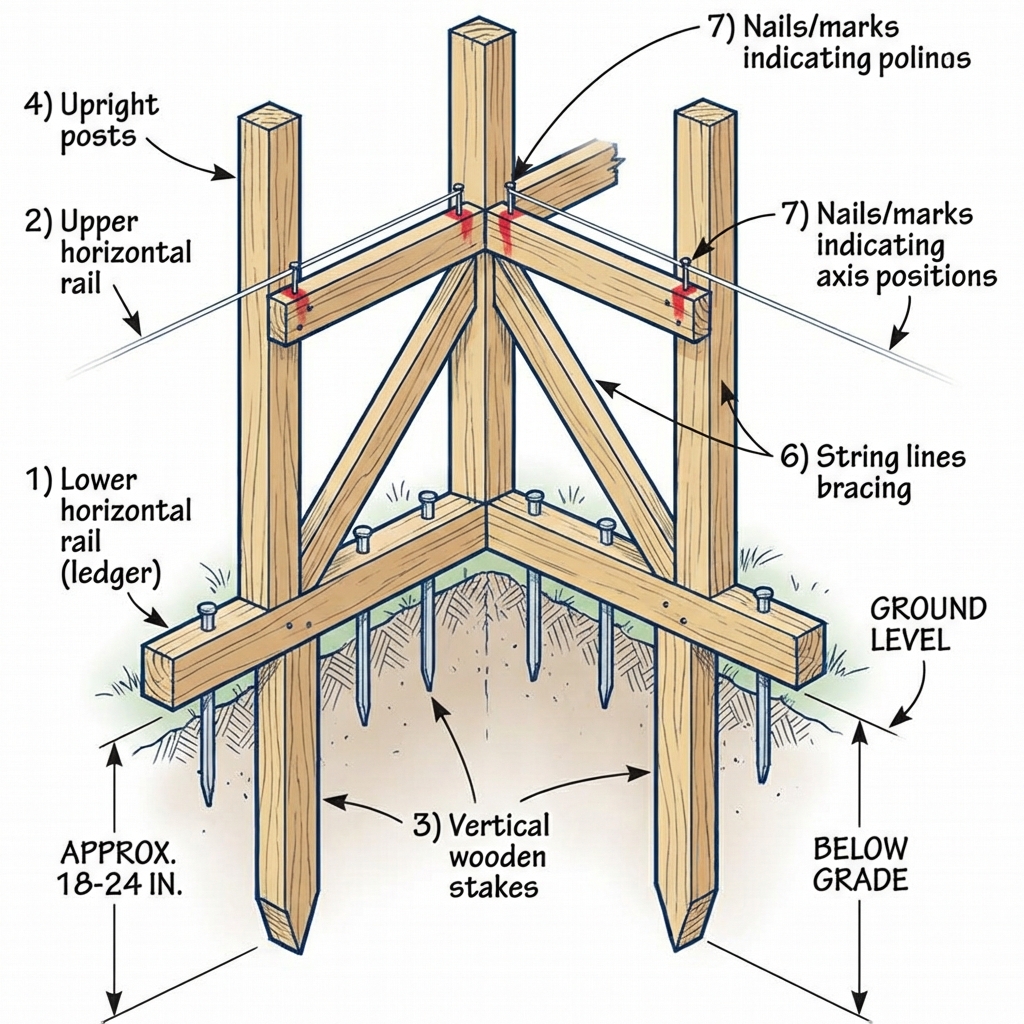

3. مكونات الخنزيرة بالتفصيل
تتكون الخنزيرة من عدة عناصر أساسية، كل منها له دور محدد:
1️⃣ المداد (الدرز / المدادات)
عروق خشبية أفقية تُثبّت حول المحيط. عادة يُعمل:
- المداد السفلي: يُثبت في الأرض بالأوتاد
- المداد العلوي: يُوضع عليه الأد والمحاور
ملاحظة: المسافة الرأسية بينهما يجب أن تكون أكبر من ارتفاع القواعد لتسهيل الضبط.
2️⃣ الخوابير (الأوتاد / الدشاشين)
عيدان خشبية مدببة تُدق في الأرض لتثبيت المداد السفلي. يمكن استبدالها بأسياخ حديد عند الحاجة لتثبيت أقوى.
3️⃣ العروسة (الستروب / الأعمدة الصغيرة)
قطع خشبية رأسية تربط بين المداد العلوي والسفلي، وتحتضن في أعلاها خطوط الأد. ارتفاعها يحدد مكان تسجيل المحاور.
4️⃣ القبقاب والشكال والمشترك
- القبقاب: يوضع عند الأركان لتثبيت التعامد
- الشكال: لربط المدادات بطريقة مائلة لزيادة الصلابة
- المشترك: لربط المدادات ببعضها
5️⃣ خيوط الأد
خيوط قطنية أو بلاستيكية تُشد بين العروسات لتمثيل المحاور بدقة. يُفضل استخدام خيوط ذات شد جيد وقابلية تمدد منخفضة.
6️⃣ علامات الضبط
مسامير صغيرة أو علامات معدنية توضع على المداد العلوي كعلامات ثابتة يمكن إعادة قياسها لاحقاً.
✅ نصيحة للخامات
اختر خشباً جيداً (موسكي أو ليتزانة) ومعالجاً ضد التعفن إذا كانت مدة الخنزيرة ستطول. وتأكد من تثبيت المداد السفلي جيداً لأن أي انزلاق يؤثر مباشرة على دقة الأد.
4. توقيت التنفيذ في المشروع
الخنزيرة تُنفذ في توقيت محدد ضمن جدول الأعمال:
| المرحلة | التوضيح |
|---|---|
| قبل | الانتهاء من أعمال الحفر والتسوية عند مستوى التأسيس |
| بعد | لا تبدأ قبل اكتمال الحفر وتنظيف الموقع |
| مدة البقاء | تبقى حتى الانتهاء من صب القواعد وتأكيد المحاور |
| WBS | تُدرج ضمن "أعمال التهيئة والتوقيع" (Site Setting Out) |
⚠️ تأثير على الجدول
تأخير تنفيذ الخنزيرة يعني تأخير بدء صب القواعد! لذلك يجب إعطاؤها أولوية في بداية التنفيذ.
5. خطوات التنفيذ العملية
أ. التحضير المبدئي
مراجعة الرسومات
تحقق من الرسومات المعمارية والإنشائية وتأكد من تحديد نقطة الـ Benchmark ونقطة البداية (0,0).
اجتماع التنسيق
اجتماع موقع يضم: المكتب الفني + مهندس الموقع + ممثل المقاول + المساح. لتوضيح نقطة البداية والمرجع الأفقي والعمودي.
تحديد الـ Benchmarks
احفظ نقاط ثابتة معلومة على عناصر دائمة (رصيف، مبنى مجاور) لتكون مرجعاً لقياسات الارتفاع.
ب. وضع الأوتاد وشد الخيوط
دق أوتاد الأركان

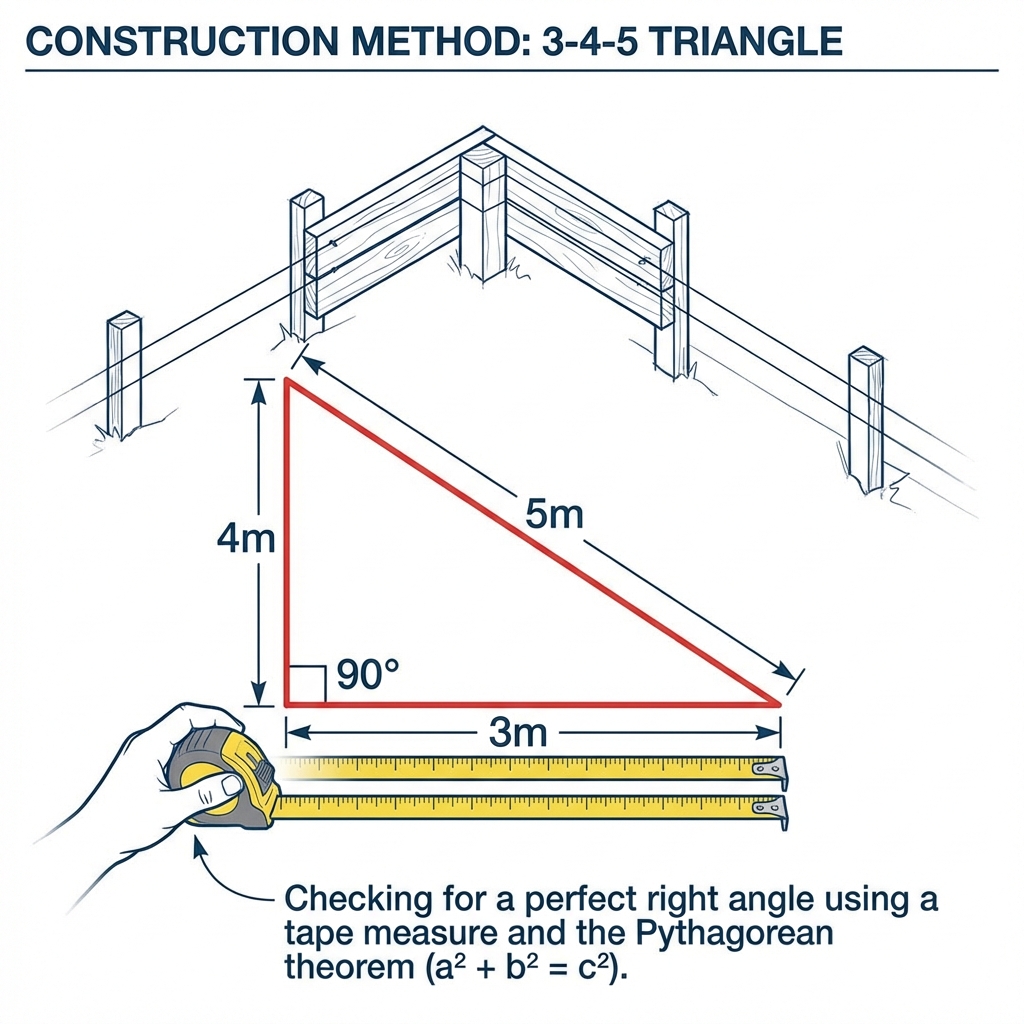

ضع أوتاد الزوايا الخارجية بمسافات كافية خارج حدود الحفر. استخدم مثلث 3-4-5 للتحقق من الزوايا القائمة.
التحقق من التعامد والتوازي
استخدم شريط القياس ونظرية فيثاغورس، أو جهاز ليزر للتحقق من تعامد الأضلاع وتوازيها.
ج. تركيب المدادين والعروسات
تثبيت المداد السفلي
ثبّت المداد السفلي بالأوتاد مع التأكد من ثباته وعدم وجود ارتخاء.
تركيب العروسات
ركّب العروسات بارتفاع مناسب يسمح بشد الخيوط فوق منطقة العمل.
تركيب المداد العلوي
ثبّت المداد العلوي واربطه بالمشتركات والقبقاب لضمان صلابة الإطار.
د. توقيع المحاور (أد المبنى)
نقل المحاور من الرسومات
باستخدام القياسات من الرسومات، ضع علامات على المداد العلوي لمحاور الأعمدة والجدران.

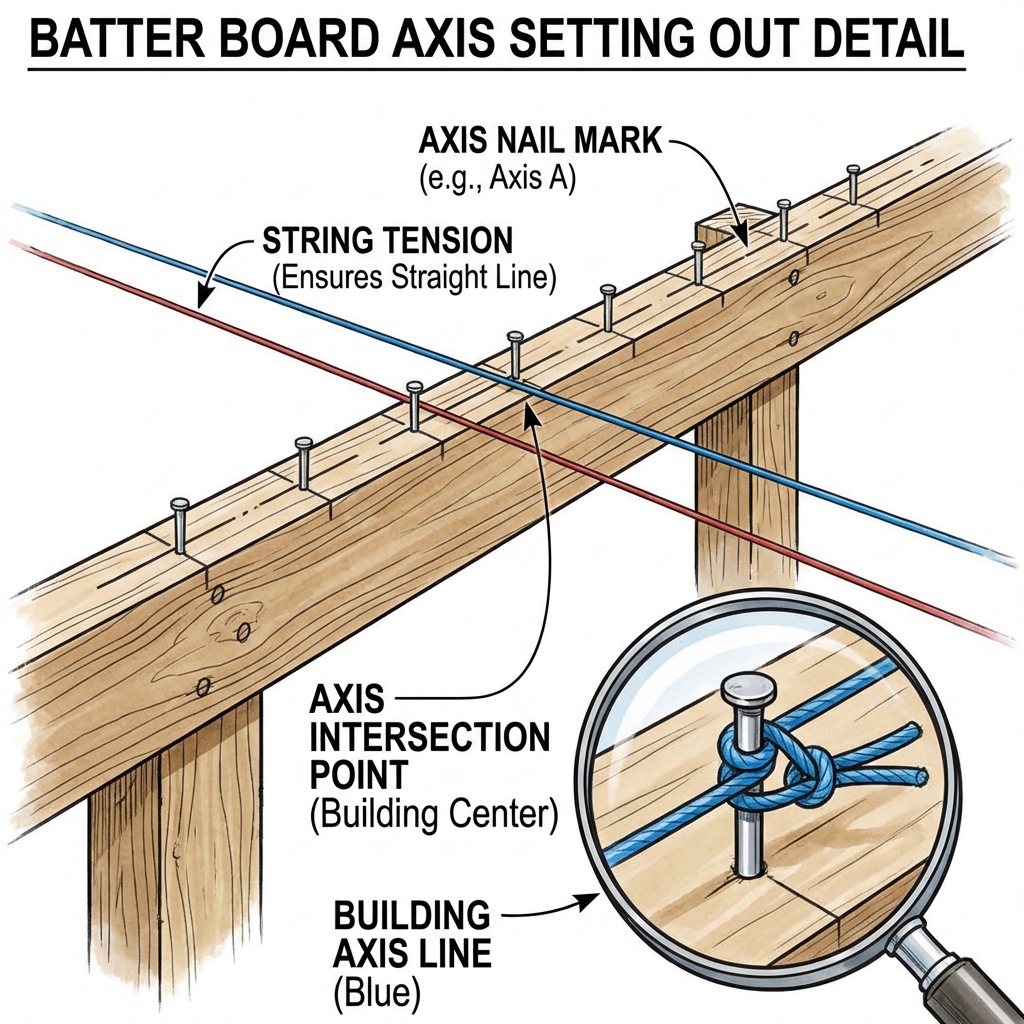

شد الخيوط النهائية
شد خيوط قياس مشدودة تمثل المحاور المركزية، وضع علامات واضحة (ألوان/شرائط) عند نقاط التقاطع.
القياس المزدوج (التحقق)
قم بقياسات متقاطعة من محاور مختلفة للتأكد من التماثل والتوازي والدقة. هذه خطوة أساسية!
✅ نصيحة ميدانية
نفّذ عملية "Double-Check" بواسطة شخصين (المهندس + المشرف) أو استخدم Total Station للتأكيد. الأخطاء الصغيرة في هذه المرحلة تسبب هدراً كبيراً لاحقاً!
6. طرق التوقيع: اليدوي vs الحديث
🔨 الأد اليدوي (الخنزيرة التقليدية)
- مناسب للمشاريع الصغيرة والمتوسطة
- يتطلب عمالة ماهرة وإشراف مستمر
- تكلفة أقل للمعدات
- عرضة للأخطاء اليدوية
- يحتاج وقت أطول للضبط
📡 المسح الحديث (Total Station / GPS)
- دقة عالية جداً
- سرعة كبيرة في التوقيع
- نقل مباشر من نموذج الإحداثيات
- يتطلب فني متخصص
- تكلفة أعلى للمعدات
💡 المقترح العملي
استخدم Total Station لعمل نقل أولي دقيق، ثم استخدم الخنزيرة كنسخة مادية مرجعية في الموقع. هذا يجمع بين الدقة الرقمية والمرونة الميدانية.
7. معايير الاستلام والدقة
| البند | التحمل المسموح | ملاحظات |
|---|---|---|
| موقع محور العمود | ± 10 مم | حسب مواصفات المشروع |
| تعامد الزوايا | 5 مم / 10 متر | خطأ التعامد على طول 10م |
| استقامة الخيوط | لا ترهل > 5 مم | عند نقاط القياس الحرجة |
| ثبات الأوتاد | لا حركة مرئية | فحص يومي مطلوب |
⚠️ ملاحظة هامة
القيم أعلاه أمثلة عملية شائعة. يجب مراجعة شروط العقد والمواصفات المحلية، فبعض المشاريع الحساسة تتطلب دقة أعلى.

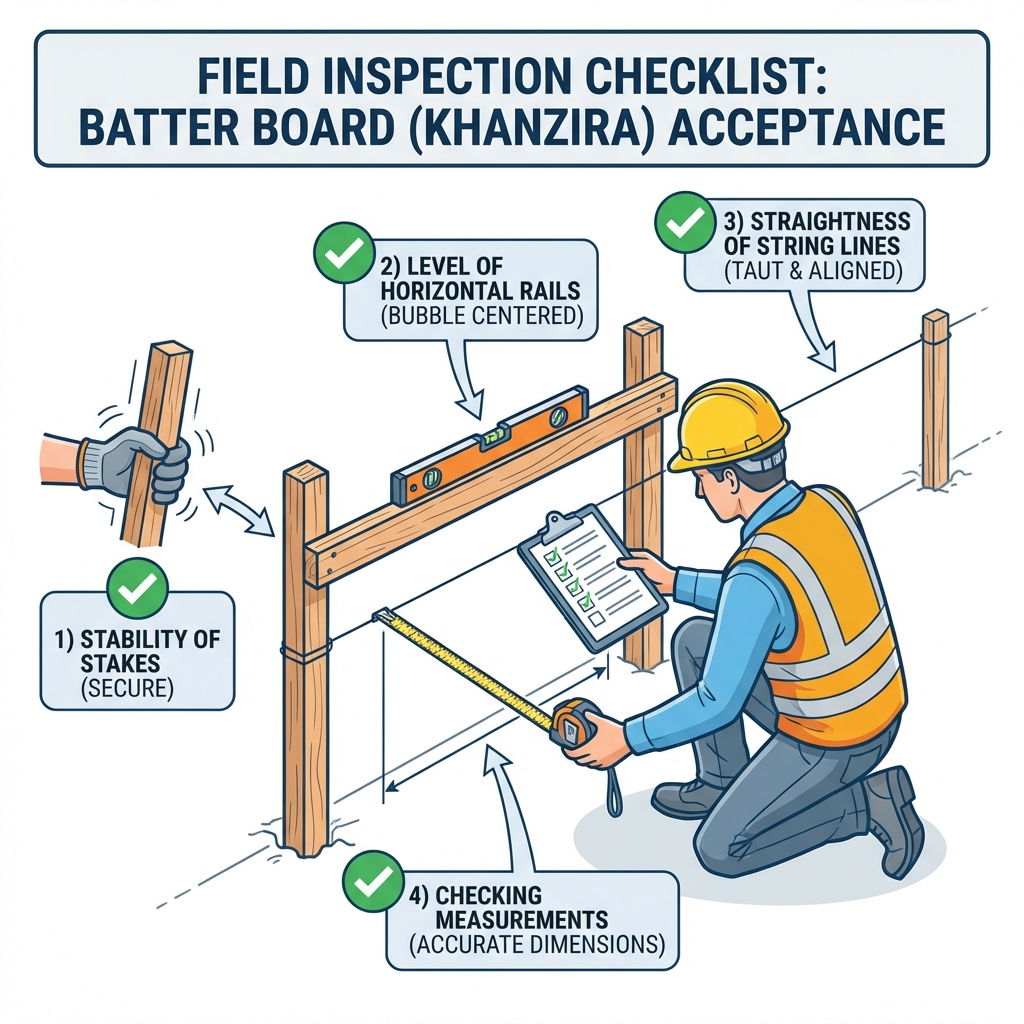

قائمة فحص الاستلام
- ☐ هل تتوافق الخنزيرة مع آخر إصدار من الرسومات؟
- ☐ هل تم تثبيت الـ Benchmarks؟
- ☐ هل المسافات الرأسية للمداد مناسبة؟
- ☐ هل تم فحص تعامد الزوايا (3-4-5)؟
- ☐ هل تم تثبيت علامات الأعمدة بوضوح؟
- ☐ توقيع المهندس المشرف؟ التاريخ؟
8. الأخطاء الشائعة وكيفية تجنبها
⚠️ خطأ #1: تثبيت أوتاد ضعيف
النتيجة: انزلاق المداد وفقدان دقة المحاور.
الوقاية: استخدم أوتاد معدنية أو ثبّت الخوابير جيداً، وافحص الثبات يومياً خاصة بعد الأمطار.
⚠️ خطأ #2: استخدام رسومات قديمة
النتيجة: توقيع محاور خاطئة تحتاج إعادة عمل.
الوقاية: تأكد من أن آخر إصدار من الرسومات في الموقع قبل بدء الأد.
⚠️ خطأ #3: عدم إعداد محضر استلام
النتيجة: خلافات تعاقدية لاحقاً.
الوقاية: ضع قالب محضر استلام موحد كشرط لبدء صب القواعد.
⚠️ خطأ #4: إهمال القياس المزدوج
النتيجة: اكتشاف الأخطاء بعد صب القواعد!
الوقاية: دائماً اعمل Double-Check من شخصين أو بأداة مختلفة.
⚠️ خطأ #5: ترك الخنزيرة عرضة للتلف
النتيجة: تحرك المحاور أثناء أعمال الموقع.
الوقاية: ضع حماية حول الخنزيرة وأبعد المعدات الثقيلة عنها.
ملخص سريع
- الخنزيرة = هيكل خشبي مؤقت لتوقيع المحاور (وليست خرسانة!)
- المكونات: المداد + الخوابير + العروسة + القبقاب + خيوط الأد
- التوقيت: بعد الحفر وقبل صب القواعد
- الدقة: ± 10 مم للمحاور، 5 مم/10م للتعامد
- أهم نصيحة: دائماً Double-Check!
🧪 اختبر معلوماتك
1. ما هي الخنزيرة؟
2. ما هو "المداد" في الخنزيرة؟
3. ما هي نسبة مثلث فيثاغورس الأشهر للتحقق من الزوايا القائمة؟
