BIM في قطاع البناء: الواقع والتطبيق العملي
نمذجة معلومات البناء (BIM) تحوّلت خلال العقد الماضي من مصطلح تقني متخصص إلى لغة مشتركة يتحدث بها معظم المهندسين والمقاولين والملاك في المشاريع الكبيرة حول العالم. لكن بين معرفة BIM نظرياً وتطبيقه بفعالية في المشاريع الحقيقية مسافة كبيرة يعبرها فقط من يمتلك الخبرة العملية والفهم العميق للعملية الإنشائية.
في منطقة الشرق الأوسط، يشهد BIM نمواً متسارعاً مدفوعاً بعوامل عدة: المتطلبات التنظيمية في الإمارات وقطر والسعودية التي تُلزم بـ BIM في المشاريع الكبيرة، ضخامة المشاريع التي تجعل التنسيق اليدوي مستحيلاً، وتوافر الكفاءات البشرية المؤهلة بشكل متزايد. كل هذه العوامل تجعل الاستثمار في تعلم BIM قراراً استراتيجياً للمهندس الذي يريد البقاء في طليعة سوق العمل.
مستويات نضج BIM (BIM Maturity Levels)
يُقاس مستوى تطبيق BIM في المؤسسات والمشاريع من خلال نموذج مستويات النضج (Maturity Model):
- المستوى 0 (Pre-BIM): رسومات 2D ورقية أو CAD بدون تبادل بيانات رقمي منظم.
- المستوى 1: بيئة CAD ثلاثية الأبعاد مع نمذجة جزئية وتبادل ملفات عبر CDE.
- المستوى 2 (BIM التعاوني): نماذج ثلاثية الأبعاد من تخصصات متعددة تُجمع للكشف عن التعارضات. هذا هو المستوى المطلوب في معظم اللوائح البريطانية والخليجية حالياً.
- المستوى 3 (OpenBIM): نموذج موحد متكامل تشاركي عبر بيئة بيانات مشتركة واحدة. لا يزال هذا المستوى طموحاً تسعى إليه كبريات الشركات والحكومات.
عوائق التطبيق وكيفية تجاوزها
المنظمات التي تُحاول تبني BIM تُواجه تحديات متعددة أبرزها: تكلفة الترخيص البرمجي المرتفعة، مقاومة التغيير من الموظفين المعتادين على الطرق التقليدية، الاحتياج لإعادة هيكلة سير العمل الداخلي، والتحدي الكبير في بناء كفاءات BIM ضمن الفريق. تجاوز هذه العوائق يتطلب التزاماً من الإدارة العليا وخطة تدريب منظمة وبدء بمشاريع تجريبية (Pilot Projects) صغيرة لبناء الثقة قبل التوسع.
مستقبل BIM: الذكاء الاصطناعي والتوأم الرقمي
المرحلة القادمة من BIM تتجه نحو التكامل مع الذكاء الاصطناعي (AI) والتوأم الرقمي (Digital Twin) وإنترنت الأشياء (IoT). ستصبح النماذج الرقمية كائنات حية تتغذى بالبيانات الحقيقية من أجهزة الاستشعار في المبنى وتُحدّث نفسها آلياً. هذا التطور سيُحوّل BIM من أداة تصميم إلى منصة إدارة حضارية شاملة للمباني والمدن بأكملها.
م. سامح بدوي سيد
مهندس مدني ومتخصص في BIM وإدارة المشاريع. خبرة في التخطيط وإدارة التكاليف في منطقة الشرق الأوسط. مؤسس منصة BIMitPlaniT.
🎯 What You'll Learn in This Course
- ✅ What 5D BIM is and how it differs from traditional QTO
- ✅ The complete 5D workflow from model to estimate
- ✅ Software comparison: CostX vs Vico vs Cubicost
- ✅ Model requirements for accurate quantity takeoff
- ✅ Real-world ROI and case studies
- ✅ Best practices and common pitfalls to avoid
📋 Course Contents
1 Module 1: Understanding 5D BIM
1.1 What is 5D BIM?

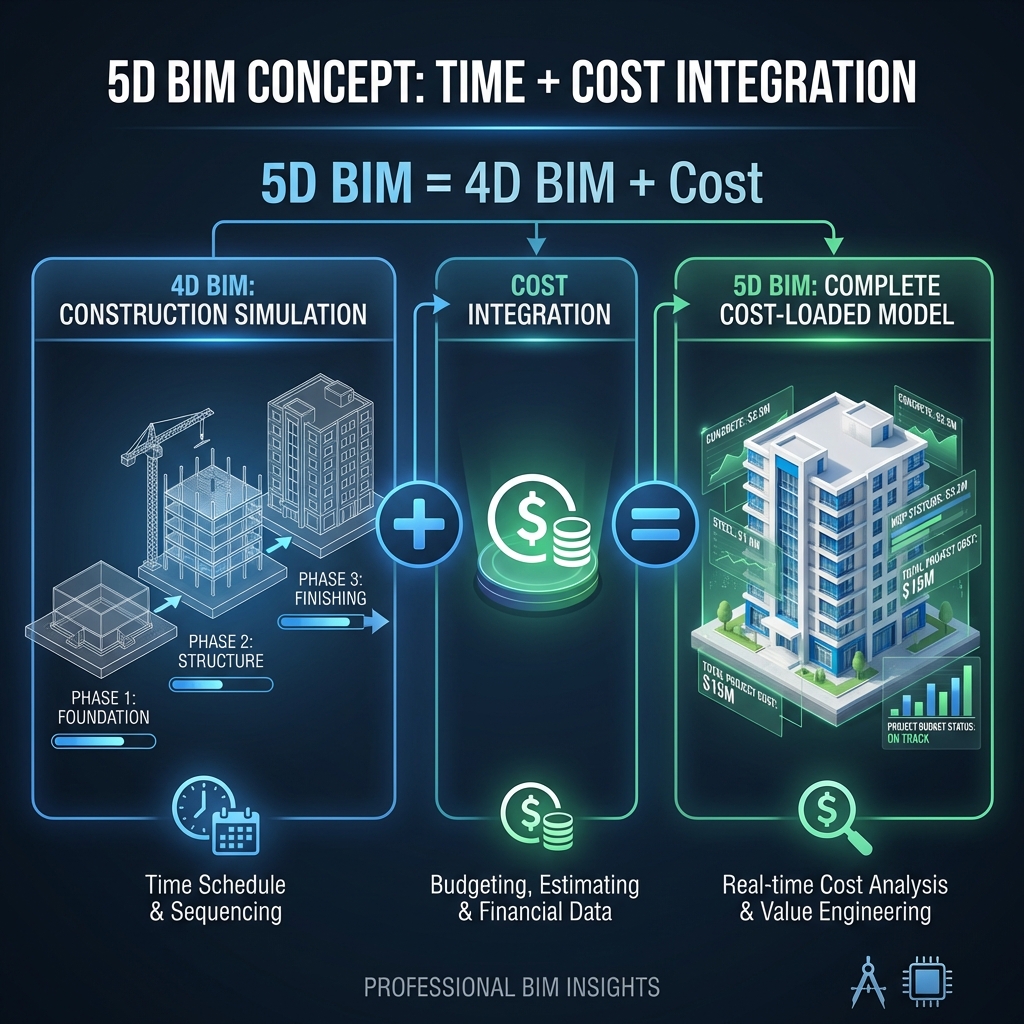

5D BIM adds the dimension of cost to your 4D model. It connects 3D geometry with schedule (4D) and links both to cost data for real-time budget tracking and estimate updates.
🔑 Key Formula
5D BIM = 4D (3D + Time) + Cost Integration
1.2 5D vs Traditional Estimation
| Aspect | Traditional QTO | 5D BIM |
|---|---|---|
| Data Source | 2D drawings (PDF, CAD) | 3D intelligent model |
| Accuracy | Manual calculations prone to error | Automated extraction |
| Update Time | Days to weeks | Minutes to hours |
| Change Impact | Manual recalculation | Automatic update |
| Visualization | Separate spreadsheets | Visual cost breakdown |
• 40-60% faster quantity takeoff with 5D BIM
• 3-5% reduction in cost estimation errors
• 80% reduction in change order cost calculation time
2 Module 2: The 5D Workflow
2.1 Complete 5D Workflow
Receive BIM Model
Import IFC/RVT from design team
Model Verification
Check LOD, completeness, naming conventions
Classification Mapping
Map elements to cost codes (CSI, UniFormat)
Quantity Takeoff
Extract quantities by measurement rules
Cost Database Link
Connect to pricing databases (RSMeans, etc.)
Generate Estimate
Calculate costs, add markups, generate reports
3 Module 3: Quantity Takeoff Methods
3.1 Types of Quantities
| Type | Unit | Common Uses | BIM Parameter |
|---|---|---|---|
| Volume | m³ / CY | Concrete, Excavation | Volume |
| Area | m² / SF | Flooring, Painting, Formwork | Area, Surface Area |
| Length | m / LF | Pipes, Cables, Curbs | Length, Perimeter |
| Count | ea / nr | Doors, Windows, Fixtures | Count |
| Weight | kg / ton | Steel, Rebar | Material Takeoff |
3.2 Measurement Rules
Different standards define HOW to measure quantities:
- NRM2 (UK): New Rules of Measurement for detailed cost planning
- SMM7 (UK): Standard Method of Measurement (being replaced by NRM)
- CSI MasterFormat (USA): Classification for organizing construction data
- UniFormat (USA): Classification by building elements
- OmniClass: International classification system
4 Module 4: Software & Tools
4.1 Software Comparison
| Software | Company | Best For | Price Range |
|---|---|---|---|
| CostX | Exactal | General contractors, QS firms | $5,000+/year |
| Vico Office | Trimble | Integrated 4D+5D workflow | Enterprise |
| Cubicost | Glodon | Asian markets, detailed MEP | $3,000+/year |
| Navisworks | Autodesk | Basic QTO + Clash Detection | $2,940/year |
| Revit Schedules | Autodesk | Quick native takeoff | Included with Revit |
| BIM Assure | Invicara | Cloud-based validation | SaaS pricing |
4.2 Tool Deep Dive: CostX
🔷 CostX by Exactal
Pros:
- ✅ Direct 3D model measurement
- ✅ Live links to 2D drawings
- ✅ Excel-like workbooks
- ✅ Revision comparison tools
Cons:
- ❌ Steep learning curve
- ❌ Higher cost than alternatives
- ❌ Limited 4D integration
4.3 Tool Deep Dive: Vico Office
🔶 Vico Office by Trimble
Pros:
- ✅ True 4D+5D integration
- ✅ Location-based scheduling
- ✅ Flowline visualization
- ✅ Advanced analytics
Cons:
- ❌ Enterprise pricing
- ❌ Complex implementation
- ❌ Requires training
5 Module 5: Model Requirements (LOD)
5.1 LOD for 5D BIM
| LOD | Quantity Accuracy | Typical Use |
|---|---|---|
| LOD 100 | ±50% | Conceptual estimate, order of magnitude |
| LOD 200 | ±30% | Schematic design budget |
| LOD 300 | ±15% | Design development estimate |
| LOD 350 | ±10% | Construction documents estimate |
| LOD 400 | ±5% | Bid/tender estimate, shop drawings |
5.2 Model Preparation Checklist
- ☐ All elements have correct category/family
- ☐ Materials are properly assigned
- ☐ No duplicate/overlapping elements
- ☐ Room boundaries are closed
- ☐ Floor/ceiling/wall joins are correct
- ☐ MEP systems are properly connected
- ☐ Shared parameters for cost codes exist
6 Module 6: Cost Integration
6.1 Cost Structure
6.2 Cost Databases
| Database | Coverage | Update Frequency |
|---|---|---|
| RSMeans | USA, Canada | Quarterly |
| Spon's | UK, Ireland | Annual |
| Rawlinsons | Australia, NZ | Annual |
| BCIS | UK | Continuous |
| ENR | USA (Indices) | Weekly |
A hospital project linked their Revit model to RSMeans database. When the architect changed from vinyl flooring to terrazzo in a 5,000 m² area, the cost impact ($2.3M additional) was calculated in minutes instead of the 2 days it would take manually.
7 Module 7: Best Practices & ROI
7.1 Do's ✅
- ✅ Define QTO requirements in EIR/BEP
- ✅ Verify LOD before starting takeoff
- ✅ Use standard classification (CSI, UniFormat)
- ✅ Document assumptions for non-modeled items
- ✅ Include wastage factors in calculations
- ✅ Cross-check automated quantities with spot checks
7.2 Don'ts ❌
- ❌ Trust blindly: Always verify model accuracy
- ❌ Ignore non-modeled items: Site work, temporary works
- ❌ Skip model audit: Duplicates, overlaps, missing elements
- ❌ Use wrong units: m² vs ft² can cause major errors
💰 ROI of 5D BIM
| Metric | Before 5D | After 5D | Improvement |
|---|---|---|---|
| QTO Time | 40 hours | 16 hours | 60% faster |
| Update Time | 8 hours | 30 min | 95% faster |
| Error Rate | 5-10% | 1-3% | 70% reduction |
🎯 Final Quiz
🧪 Test Your Knowledge
1. What does 5D BIM add to 4D?
2. What minimum LOD is recommended for detailed estimates?
3. Which is a common USA cost database?
🚀 What's Next?
Continue your BIM journey with 6D BIM: Sustainability Integration
